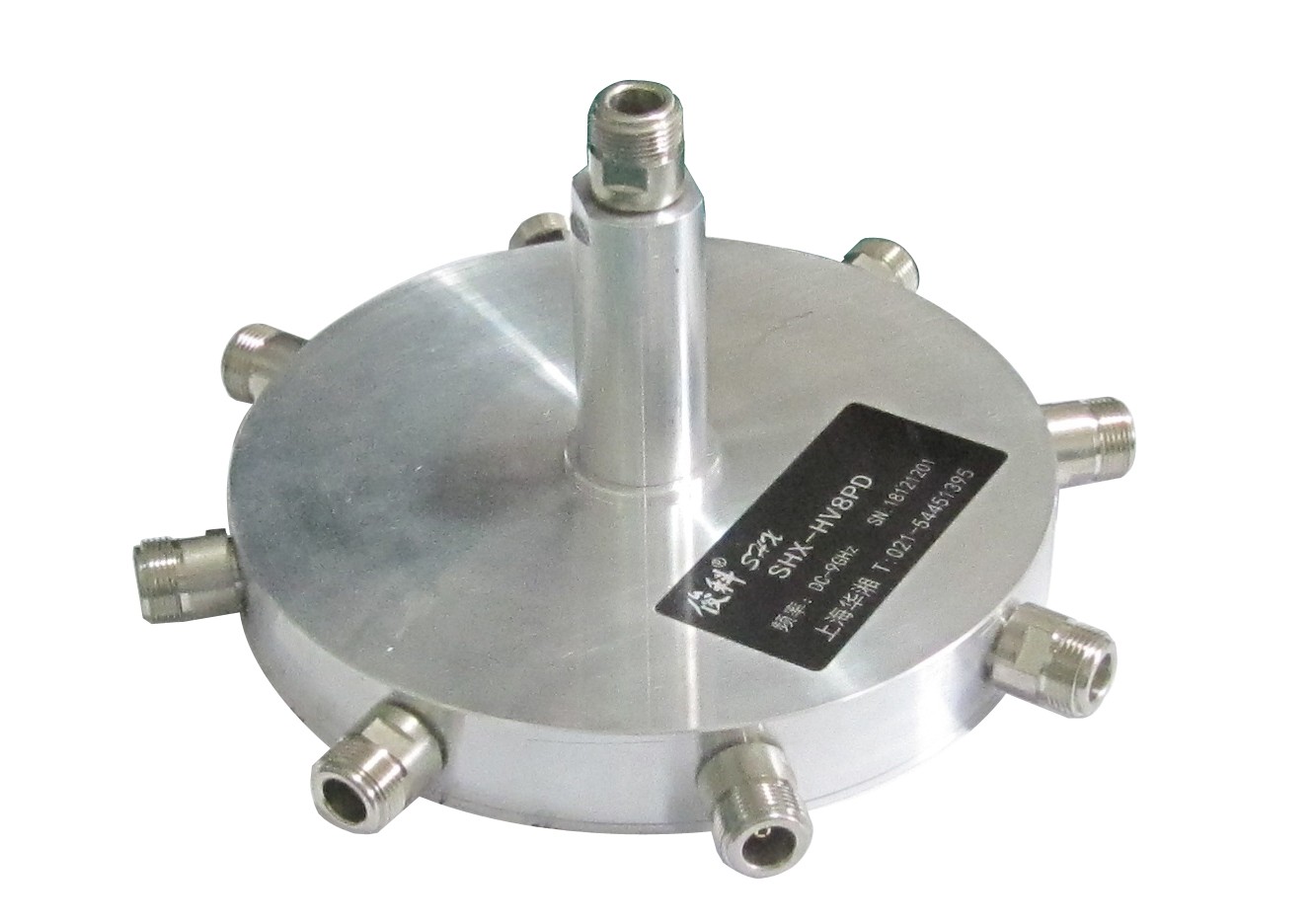

POWER DIVIDER SHX-HV8PD

電圧	2.0/1 Vr (6dB)
最大入力	5kV,400ns FWHW Pulse
ピーク入力電力	定格パルス電力500kW
平均入力電力率	最大2W
インピーダンス	50Ω
反射-TDR	4％未満のサイクル立ち上がり時間ステップ関数
通過単位立ち上がり時間	<40ps
帯域幅	DC-9GHz
電圧係数	<1% at rated voltage
コネクタ	NF

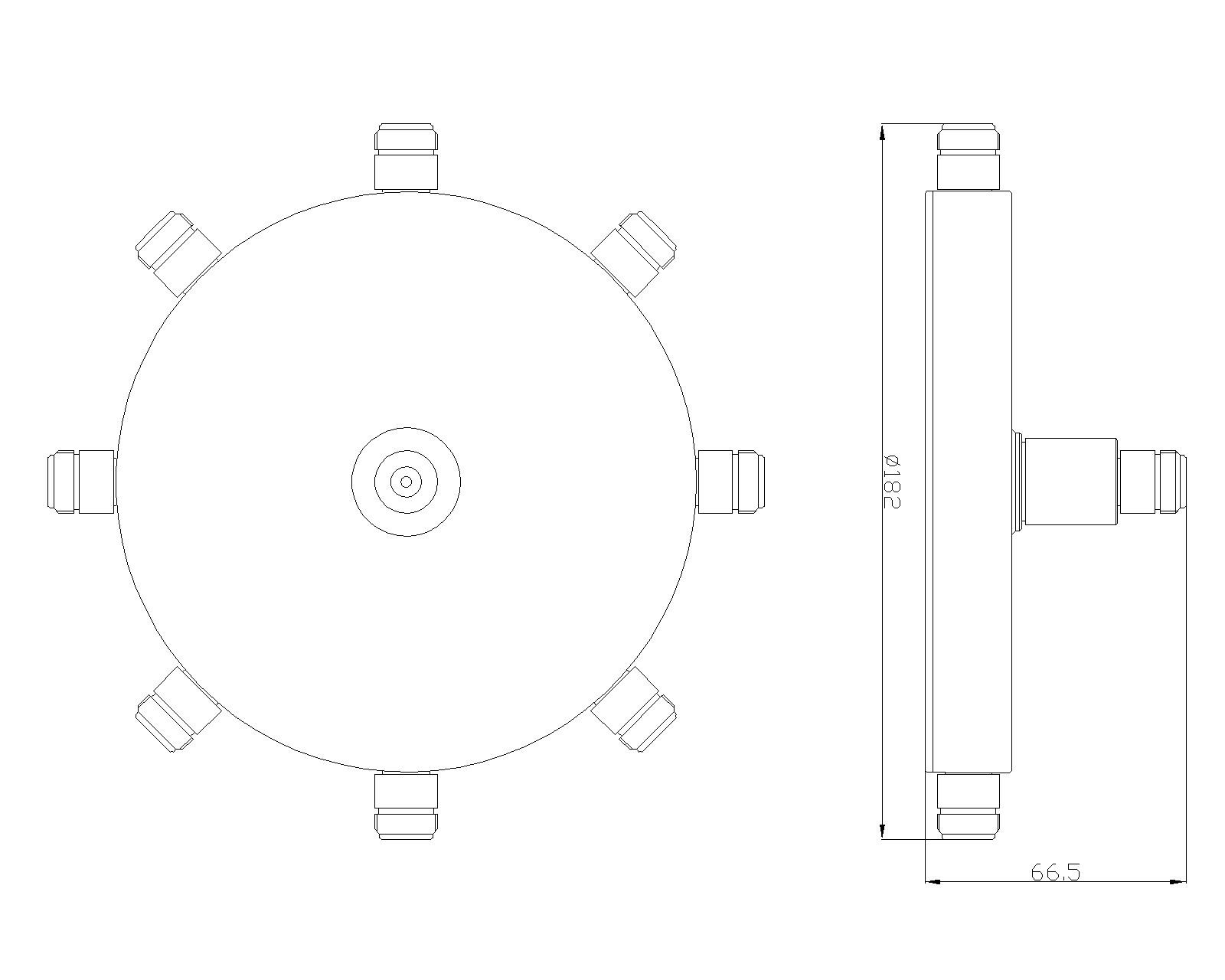

外形寸法	Ø182×66.5mm
重量	1080g

高電圧パワーディバイダーは、1つの入力信号のエネルギーを2つ以上の出力に、等しいまたは異なるエネルギー量で分配するためのデバイスです。
主にアンテナアレイ、ミキサー、バランスアンプの給電ネットワークに使用され、電力の分配・合成・検出、信号のサンプリング、信号源のアイソレーション、スイープ反射係数の測定などに用いられます。

詳細についてはお問い合わせください。
