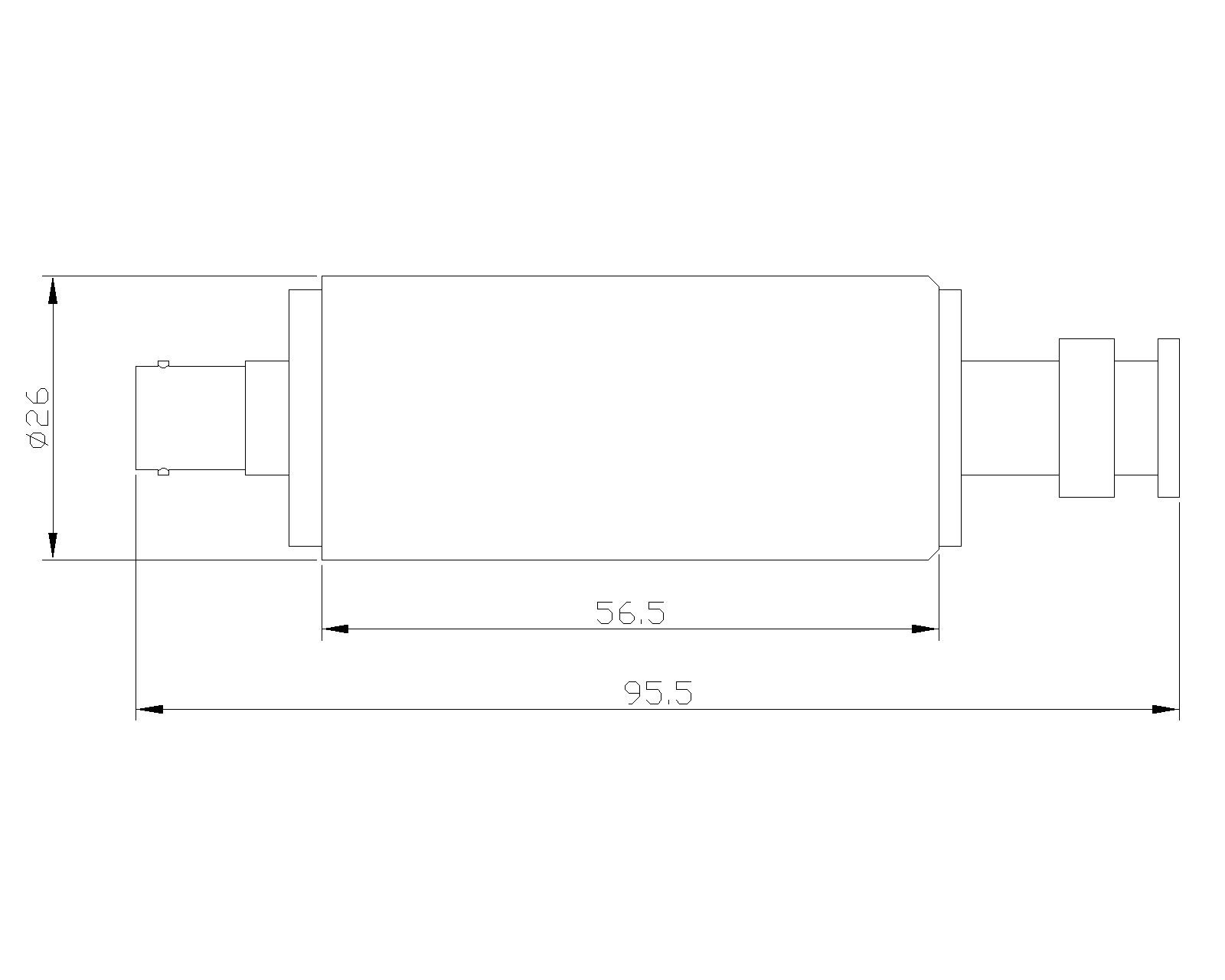

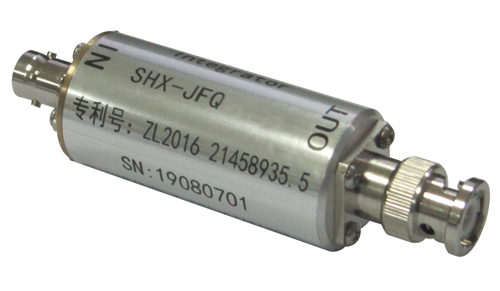

INTEGRATOR JHX-JFQB-BNCKJ

型式	入力電力(W)	時間定数	負荷インピーダンス（Ω）	インピーダンス（Ω）
SHX-JFQB-20us-BNCKJ	6	20μs	≥1 MΩ ≤20 pF	50
SHX-JFQB-100us-BNCKJ	6	100μs	≥1 MΩ ≤20 pF	50
SHX-JFQB-200us-BNCKJ	6	200μs	≥1 MΩ ≤20 pF	50
SHX-JFQB-1.1ms-BNCKJ	6	1.1ms	≥1 MΩ	50

無源積分器は、パルス電圧および電流の微分プローブ出力信号に対して積分演算を行い、対応する電圧・電流信号を得るための装置です。D-dot、微分型容量分圧器、B-dot、微分コイル、磁気プローブなどのプローブ測定に応用されます。入力信号の振幅が高く、動作周波数帯域が広く、ノイズ耐性に優れており、高速パルス信号の測定に適しています。

数値積分（ソフトウェア積分）と比較して、積分器の利点はパルス電圧・電流信号を直接取得できるため、デジタル測定機器によるベースラインのずれの影響を回避でき、使用が容易である点です。

備考

1.時間定数はお客様のご要望に応じてカスタマイズ可能です。

詳細についてはお問い合わせください。
