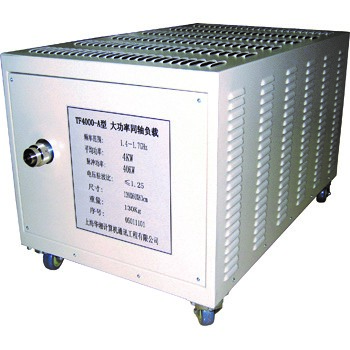

大電力エージング負荷 TF4000-A 0.8-6GHz
性能試験用大電力エージング負荷は、主に高周波またはマイクロ波システムの電力を吸収するために使用され、アンテナのダミーロードや送信機の終端として機能します。
TFシリーズの性能試験用大電力エージング負荷は、平均電力3kW〜4kW、周波数範囲0.8〜6GHz に対応しており、広帯域動作・低VSWR・高パルス耐性・優れた耐焼損性などの特長を備えています。
| 性能仕様 | |
| コネクタ | ニッケルめっき黄銅 |
| 陽極導体 | 金めっき黄銅 |
| 陰極導体 | 金めっきリン青銅 |
| ケーシング | アルミニウム筐体 |
| 温度範囲 | -40° C ~ +45° C |
| 外形寸法 | 1300×600×630mm |
| 重量 | 130Kg |
定格インピーダンス：50Ω
定格平均電力：4000W.
最大ピーク電圧：40KW (パルス幅≤1ms)
冷却方式：強制空冷方式
コネクタ形式：7/16
備考：
1. 全ての外形寸法の単位は mm、寸法公差は ±3％ です。
大電力エージング負荷 TF4000-B 0.8-6GHz
性能試験用大電力エージング負荷は、主に高周波またはマイクロ波システムの電力を吸収するために使用され、アンテナのダミーロードや送信機の終端として機能します。
TFシリーズの性能試験用大電力エージング負荷は、平均電力3kW〜4kW、周波数範囲0.8〜6GHz に対応しており、広帯域動作・低VSWR・高パルス耐性・優れた耐焼損性などの特長を備えています。
| 性能仕様 | |
| コネクタ | ニッケルめっき黄銅 |
| 陽極導体 | 金めっき黄銅 |
| 陰極導体 | 金めっきリン青銅 |
| ケーシング | アルミニウム筐体 |
| 温度範囲 | -40° C ~ +45° C |
| 外形寸法 | 600×500×1250mm |
| 重量 | 110Kg |
定格インピーダンス：50Ω
定格平均電力：4000W.
最大ピーク電圧：40KW (パルス幅≤1ms)
冷却方式：強制空冷方式
コネクタ形式：7/16
備考：
1. 全ての外形寸法の単位は mm、寸法公差は ±3％ です。
