同軸ダミーロード TF2000-A(F) DC-2GHz
同軸固定負荷は、主に高周波またはマイクロ波システムの電力を吸収するために使用され、アンテナのダミーロードや送信機の終端として使用されます。また、アイソレータ、方向性結合器などの多端子マイクロ波機器の整合ポートとしても利用され、特性インピーダンスの整合を保証し、精密な測定を可能にします。
TFシリーズの油冷式負荷は、平均電力1kW～10kW、周波数範囲はDC～2GHzで、広帯域、低SWR、パルス耐性、焼損防止性能に優れているのが特徴です。
| 性能仕様 | |
| コネクタ | ニッケルめっき黄銅 |
| 陽極導体 | 金めっき黄銅 |
| 陰極導体 | 金めっきリン青銅 |
| ケーシング | アルミニウム筐体 |
| 温度範囲 | -40° C ~ +45° C |

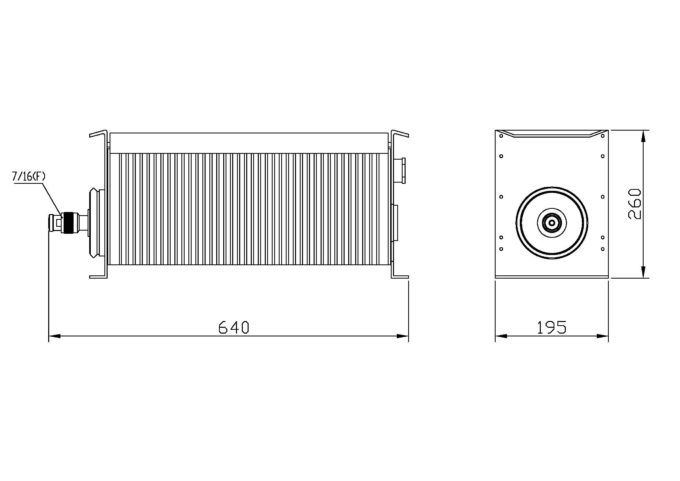

| 外形寸法 | A:640×195×260mm AF:640×195×440mm(FAN付) |
| 重量 | A:20Kg AF:23Kg |
定格インピーダンス：50Ω
定格平均電力：2000W.
最大ピーク電圧：50KW (5μsパルス幅、4%デューティサイクル)
冷却方式：油冷方式および強制空冷方式
コネクタ形式：N,L29
備考：
1. 全ての外形寸法の単位は mm、寸法公差は ±3％ です。
2. 特別な記載がない限り、外形寸法および技術仕様は N型コネクタに対応しています。
3. 顧客のご要望に応じて特別仕様にて製作可能です。

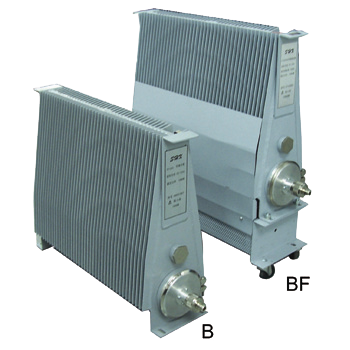

同軸ダミーロード TF2000-B(F) DC-2GHz
同軸固定負荷は、主に高周波またはマイクロ波システムの電力を吸収するために使用され、アンテナのダミーロードや送信機の終端として使用されます。また、アイソレータ、方向性結合器などの多端子マイクロ波機器の整合ポートとしても利用され、特性インピーダンスの整合を保証し、精密な測定を可能にします。
TFシリーズの油冷式負荷は、平均電力1kW～10kW、周波数範囲はDC～2GHzで、広帯域、低SWR、パルス耐性、焼損防止性能に優れているのが特徴です。
| 性能仕様 | |
| コネクタ | ニッケルめっき黄銅 |
| 陽極導体 | 金めっき黄銅 |
| 陰極導体 | 金めっきリン青銅 |
| ケーシング | アルミニウム筐体 |
| 温度範囲 | -40° C ~ +45° C |

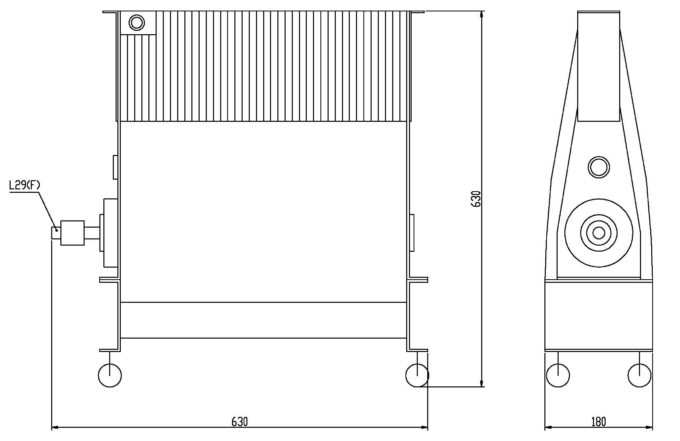

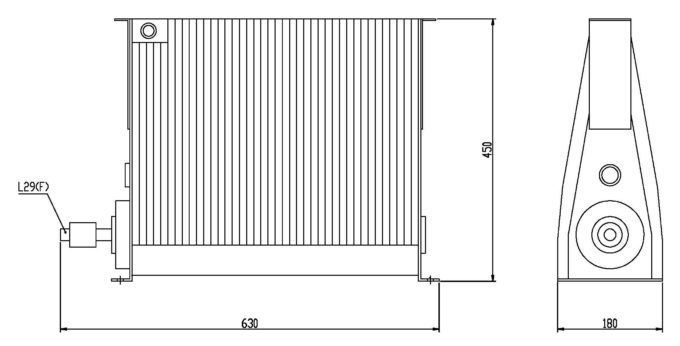

| 外形寸法 | A:630×180×450mm AF:630×180×630mm(FAN付) |
| 重量 | A:27Kg AF:30Kg |
定格インピーダンス：50Ω
定格平均電力：2000W.
最大ピーク電圧：50KW (1μsパルス幅、4%デューティサイクル)
冷却方式：油冷方式および強制空冷方式
コネクタ形式：N,L29
備考：
1. 全ての外形寸法の単位は mm、寸法公差は ±3％ です。
2. 特別な記載がない限り、外形寸法および技術仕様は N型コネクタに対応しています。
3. 顧客のご要望に応じて特別仕様にて製作可能です。
